Cara Konfigurasi VTP di Router Cisco

 Assalamu'alaikum wr wb
Hallo Teman-teman

Pada postingan kali ini saya akan mencoba menulis tentang VTP (VLAN Trunking Protocol), mulai dari pengertian hingga praktik konfigurasinya di Cisco Packet Tracer.

Apa itu VTP ?

VTP merupakan akronim dari VLAN Trunking Protocol, mudahnya VTP adalah protocol yang bertugas untuk menyebarkan konfigurasi VLAN melalui port Trunk. VTP akan memperkenalkan sekelompok VLAN ID yang telah di konfigurasi di 1 Switch ke Switch lain, ini sangat bermanfaat untuk memudahkan konfigurasi jaringan yang besar.

Contohnya saja jika kita memiliki 100 VLAN dan kita harus melakukan distribusi VLAN tersebut ke 20 Switch. Tentunya ini akan merepotkan dan memakan waktu dimana kita harus melakukan konfigurasi VLAN satu persatu pada Swicth tersebut, dan juga bila ada Update atau perubahan kita akan kerepotan karena harus melakukannya satu persatu pada 20 Switch.

Oleh karena itu, sebagai administrator jaringan kita bisa menggunakan VTP (VLAN Trunking Protocol) untuk mengefisienkan dan mempercepat konfigurasi VLAN tanpa harus melakukannya berulang di setiap Switch.

3 Jenis Mode VTP

1. VTP Server

Pada mode VTP Server ini switch memilki kontrol penuh dalam menajemen VLAN seperti membuat,mengedit,me-rename dan menghapus VLAN. Informasi VTP pada switch mode server akan di sebarkan ke switch lainnya yang sudah di konfigurasikan VTP Client.

Ketika kita membuat VLAN 10 di VTP server maka secara otomatis vtp update akan dikirimkan ke semua switch, dan kemudian switch client secara otomatis akan meprosesnya sehingga pada Switch VTP Client juga akan terdapat VLAN 10.

VTP Server juga akan membuat VTP Advertisement  dan akan menyebarkannya ke semua port Trunk yang aktif setiap 5 menit sekali. VTP Advertisement meliputi : VTP Domain,VLAN Number,VLAN Name,VTP Version,VTP Revision Number,VTP Password, dan lain lain...

2. VTP Client

Mode VTP Client tidak memiliki hak atau kontrol manajemen VLAN, mode client ini bertugas untuk menerima,mengupdate,memproses dan mem-fordward VTP Advertisement.

3. VTP Transparent

VTP Transparent merupakan switch independent, mode ini tidak berpartisipasi dalam VTP karena sifatnya yang independent jika dia melakukan perubahan VLAN maka itu hanya berlaku untuk switch tersebut saja, tidak akan diadvertise ke switch yang lain.

Mode transparent hanya mem-fordward VTP Advertisement tanpa melakukan proses.

Oke di atas kita sudah membahas materi / penjelasan mengenai VTP, sekarang saatnya kita akan melakukan Praktik konfigurasinya menggunakan Cisco Packet Tracer.

Download cisco packet tracer terbaru : disini

Topologi Jaringan

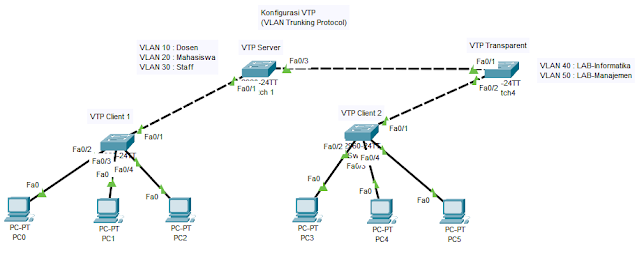

Desain / topologi jaringan yang akan kita konfigurasikan kurang lebih seperti ini.

Konfigurasi

1. Switch 1 (VTP Server)

- Set Hostname

Switch>enable

Switch#conf terminal

Switch(config)#hostname SW_Server

- Konfigurasi Trunk

SW_Server(config)#int fa0/1

SW_Server(config-if)#switchport mode trunk

SW_Server(config-if)#exit

SW_Server(config-if)#int fa0/3

SW_Server(config-if)#switchport mode trunk

- Konfigurasi VTP

SW_Server(config)#vtp mode server

SW_Server(config)#vtp domain dulcent

SW_Server(config)#vtp password rahasia

- Konfigurasi VLAN

SW_Server(config-vlan)#vlan 10

SW_Server(config-vlan)#name dosen

SW_Server(config-vlan)#vlan 20

SW_Server(config-vlan)#name mahasiswa

SW_Server(config-vlan)#vlan 30

SW_Server(config-vlan)#name staff

SW_Server(config-vlan)#exit

- Cek VLAN dengan perintah : sh vlan

2. Switch 4 (VTP Transparent)

- Set Hostname

Switch>enable

Switch#conf term

Switch(config)#hostname SW_Transparent

- Konfigurasi Trunk

SW_Transparent(config)#int fa0/1

SW_Transparent(config-if)#switchport mode trunk

SW_Transparent(config-if)#exit

- Konfigurasi VTP

SW_Transparent(config-if)#vtp mode transparent

SW_Transparent(config)#vtp domain dulcent

SW_Transparent(config)#vtp password rahasia

- Konfigurasi VLAN

SW_Transparent(config)#vlan 40

SW_Transparent(config-vlan)#name lab-informatika

SW_Transparent(config-vlan)#vlan 50

SW_Transparent(config-vlan)#name lab-manajemen

SW_Transparent(config-vlan)#exit

- Cek VLAN dengan perintah : show vlan

* Switch yang di konfigurasikan VTP Transparent hanya akan mem-Forward  VTP Advertisement dari VTP Server, tanpa memasukannya kedalam VLAN Database. Dan juga VLAN di VTP Transparent ini tidak akan di advertisement ke VTP lain karena sifatnya yang Independent (hanya untuk jaringan lokalnya sendiri).

2. Switch 2 & 3 (VTP Client)

- Set Hostname (Switch 2 &3)

Switch>enable

Switch#conf term

Switch(config)#hostname SW_Client1

Switch>enable

Switch#conf terminal

Switch(config)#hostname SW_Client2

-Konfigurasi Trunk (Switch 2 &3)

SW_Client1(config)#int fa0/1

SW_Client1(config-if)#switchport mode trunk

SW_Client1(config-if)#exit

SW_Client2(config)#int fa0/1

SW_Client2(config-if)#switchport mode trunk

SW_Client2(config-if)#exit

-Konfigurasi VTP (Switch 2 & 3)

SW_Client1(config)#vtp mode client

SW_Client1(config)#vtp domain dulcent

SW_Client1(config)#vtp password rahasia

SW_Client2(config)#vtp mode client

SW_Client2(config)#vtp domain dulcent

SW_Client2(config)#vtp password rahasia

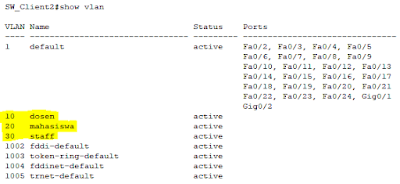

- Cek VLAN dengan perintah : show vlan

Kini VLAN sudah ter-Advertisement di setiap VTP Client

* VTP Client 1 (Switch 2)

* VTP Client 2 (Switch 3)

Kita tidak bisa membuat VLAN di VTP Client karena Manajemen VLAN-nya sudah di Batasi

Simpulan

Dari praktik diatas kita sekarang telah memahami bagaimana cara kerja VTP (VLAN Trunk Protocol) dan bagaimana pemamfaatnya dalam mempermudah Administrator jaringan. Demikian yang dapat saya sampaikan, mudah-mudahan bisa bermanfaat.

Sampai Jumpa Lagi !!!

Wassalamu'alaikum wr wb.
